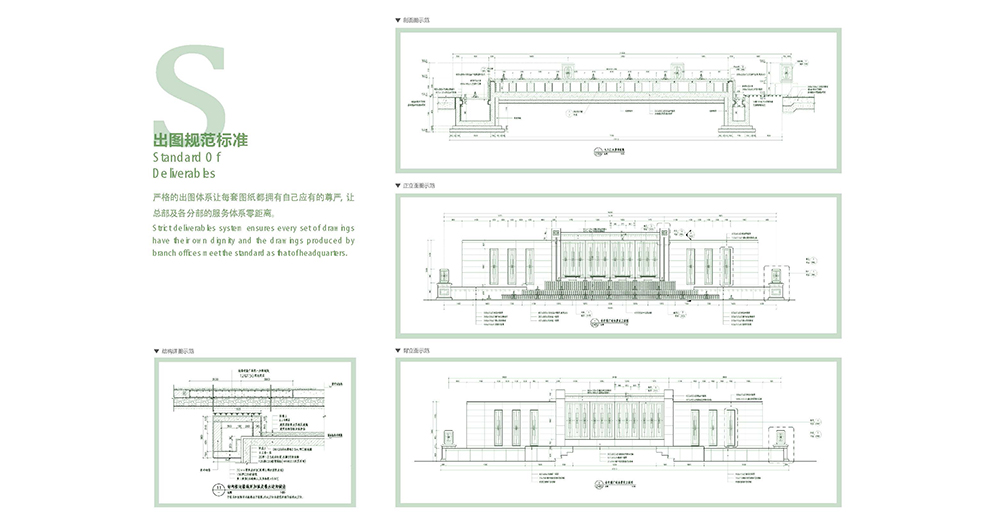

出图规范标准

严格的出图体系让每套图纸都拥有自己应有的尊严，让总部及各分部的服务体系零距离。

本标准是依据建筑

CAD

制图的统一规则，

适用于我公司建筑工程和景观工程及相

关领域中的CAD制图。

1.

封面

 （按设计院统一制作的模板打印）

2.

图纸目录

图纸目录必须标有正投影图的图号、

图名及备注。图名是按图纸编排顺序，从第一页施工图开始编号。

3.

工程概况

工程概况内容应反映出建筑工地的大体格局、工程地址、设计部门、工艺级别、

设计风格等。

4.

设计说明

5.

装饰工程项目表

必须标明装饰工程涉及的每个空间的顶面、墙面、地面、家具、踢脚、门窗、及

套和装饰工程的外部装饰的材质、品牌、规格、颜色，以便甲方及观者对装饰工

程的主材及建议的色彩、配饰思路更清晰。

6.

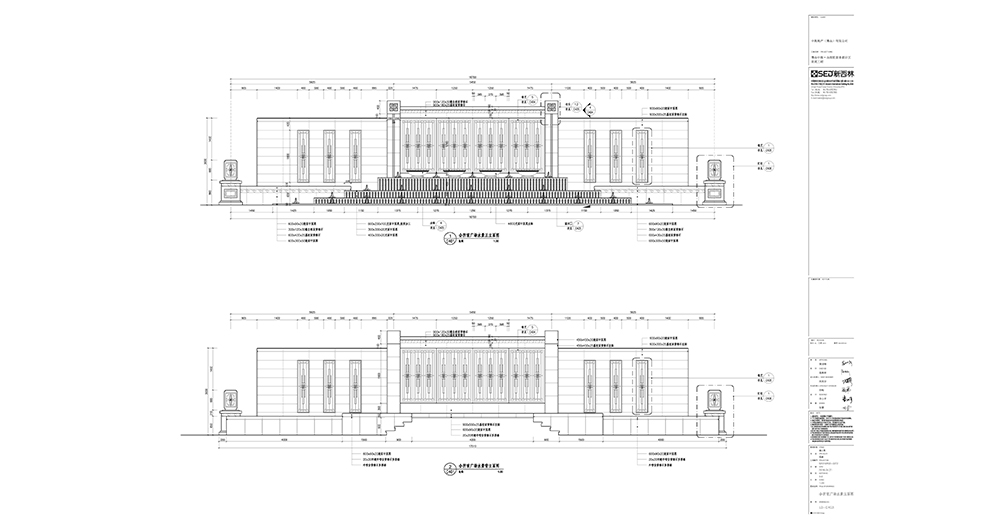

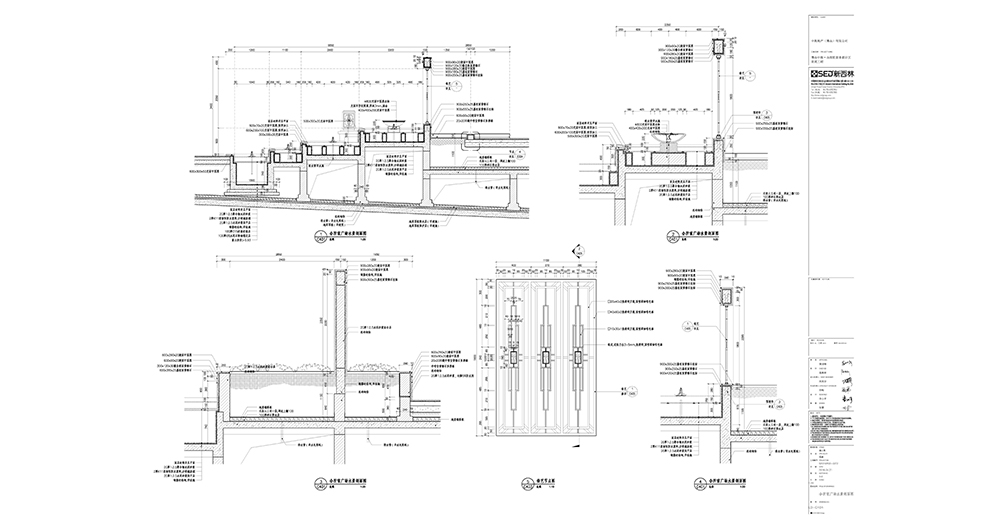

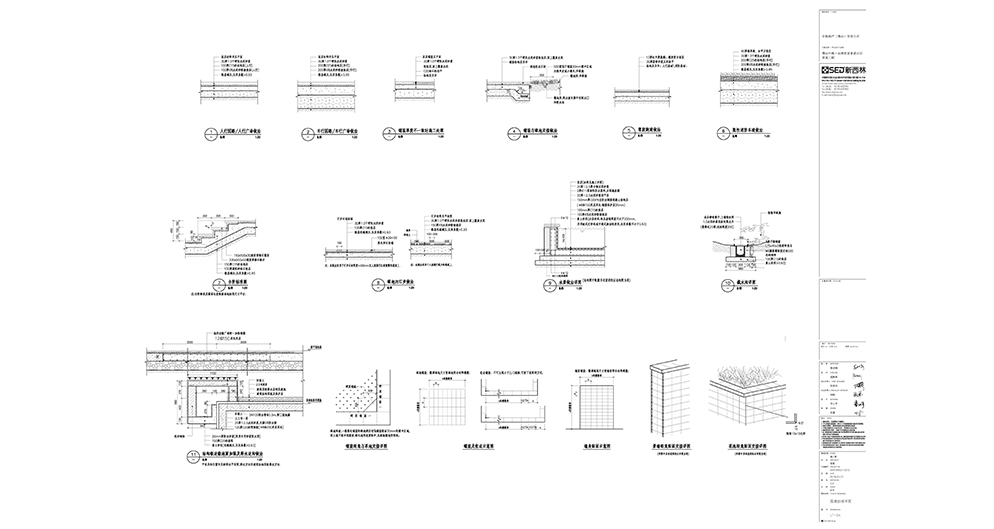

施工图纸：

（1）平面布置图

A.

平面图应在建筑物的门、窗洞口处，水平剖切俯视。图内应包括剖切面及投

影方向可见的构造。

B.

平面图须注清立面标识、房间名称、地面材料（包括材料尺寸、规格，边长

≥450

的材料应画准排砖位置）、主要家具及家电平面布置图（电视、冰箱、洗

衣机、空调等）。

工作风格

本标准为形成公司

CAD

绘图表达的风格的统一，不提倡个人绘图表达风格。

CAD

制图的表达应清晰、完整、统一。
